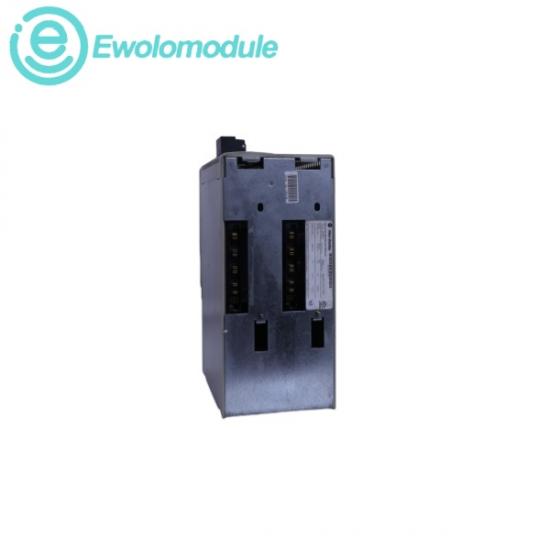

IL 2094-BM05 È un modulo inverter digitale multiasse per servomotori ad alta potenza, progettato da Allen-Bradley. Funzionando come modulo asse (AM) ad alta capacità all'interno della piattaforma Kinetix 6000, questa unità fornisce un controllo preciso a circuito chiuso di velocità, coppia e posizione per servomotori brushless dinamici. A differenza dei modelli a bassa potenza della serie, il 2094-BM05 è un modulo a doppia larghezza, il che significa che il suo involucro fisico occupa due slot adiacenti su una linea di alimentazione Bulletin 2094 condivisa per ospitare la sua elettronica di potenza avanzata e i dissipatori di calore interni. Operando all'interno di un sistema a infrastruttura condivisa, il modulo elimina completamente la necessità di un raddrizzatore di linea CA individuale o di un filtro di ingresso dedicato. Si collega invece direttamente alla linea di alimentazione per prelevare la tensione del bus CC a 650 V interna e l'alimentazione operativa lato controllo da un host centrale, noto come Integrated Axis Module (IAM). Il modulo utilizza una modulazione di larghezza di impulso (PWM) avanzata ad alta frequenza per gestire in modo uniforme le correnti del motore. Si interfaccia perfettamente con i controllori Logix centrali tramite reti di comunicazione sincronizzate ad alta velocità (come SERCOS o EtherNet/IP CIP Motion).

Configurazione del modulo: modulo inverter multiasse di classe 400V/460V

Ingresso bus CC principale nominale: 650 V CC derivato direttamente dal collegamento bus condiviso della linea di alimentazione

Alimentazione principale di corrente alternata (linea di sistema): 360 V…480 V CA RMS, trifase

Corrente di uscita continua dell'inverter (RMS): 49,0 Ampere

Corrente di uscita continua dell'inverter (da 0 al picco): 69,3 Ampere

Potenza nominale continua: 22,0 kJ

Frequenza di modulazione di larghezza di impulso (PWM): frequenza portante fissa di 4 kHz

Efficienza elettrica: efficienza strutturale del 98% alla massima potenza nominale continua.
