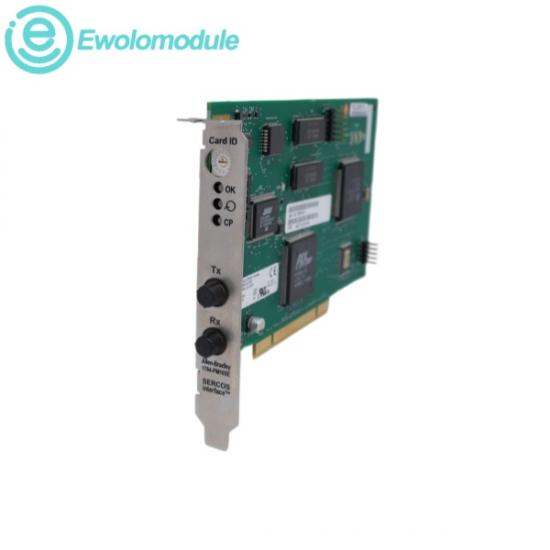

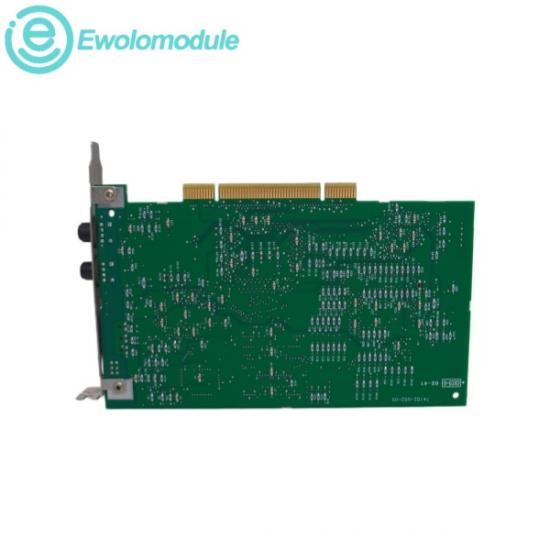

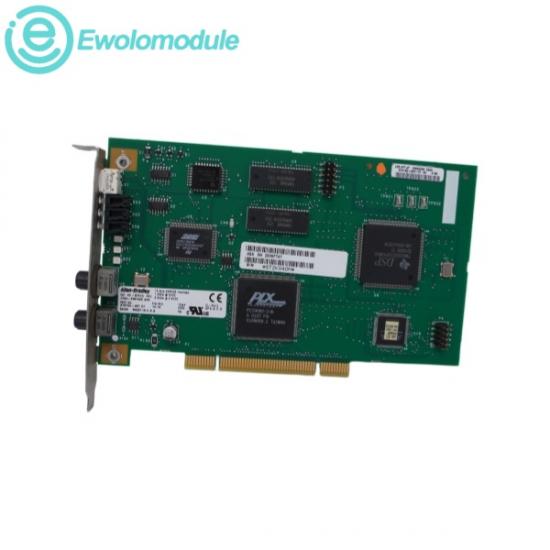

ILAllen-Bradley 1784-PM16SESi tratta di una scheda di interfaccia PCI SERCOS a 16 assi che funge da collegamento tra la piattaforma SoftLogix e gli azionamenti SERCOS intelligenti. Operando come un'estensione hardware specializzata, si integra direttamente nello slot di espansione PCI di un computer industriale per fungere da interfaccia di movimento dedicata per il controller software Allen-Bradley SoftLogix 5800. Coordinando le reti SERCOS in fibra ottica, questa scheda collega l'automazione programmabile definita via software con combinazioni fisiche di servoazionamenti e motori multiasse.

Capacità dell'asse:

Gestisce e sincronizza fino a 16 assi indipendenti o coordinati

Tensione di funzionamento:

Alimentato direttamente tramite il backplane master del PC, utilizzando le linee di alimentazione bus a +5 V CC e +3,3 V CC.

Assorbimento di corrente:

Assorbe circa 1,0 A a 5 V CC

Velocità di trasmissione dei dati:

Supporta velocità di trasmissione standard industriali di 4 Mbps e 8 Mbps.

Temperatura ambiente di esercizio:

Da 0 °C a 60 °C (da 32 °F a 140 °F)

Temperatura di conservazione:

da -40 °C a 85 °C (da -40 °F a 185 °F)

Movimento sincrono multiassiale:

Gestisce coordinate di movimento complesse e ad alta velocità su più assi, come ingranaggi elettronici, camme e interpolazione lineare/circolare multiasse.

Integrazione di servoazionamenti basati su PC:

Consente di collegare i sistemi SoftLogix 5800 a servoazionamenti digitali come Kinetix 6000 o Ultra3000 tramite affidabili collegamenti in fibra ottica.

Schemi di automazione ad anello in fibra ottica:

Utilizzato per realizzare reti di feedback di comando in tempo reale, completamente immuni al rumore, su lunghe distanze all'interno di macchinari industriali pesanti.

Confezionamento e assemblaggio ad alta velocità:

Ampiamente utilizzato nell'etichettatura industriale, nella movimentazione dei materiali, nelle linee di confezionamento e nelle stazioni di assemblaggio robotizzate che richiedono una precisione al microsecondo.
