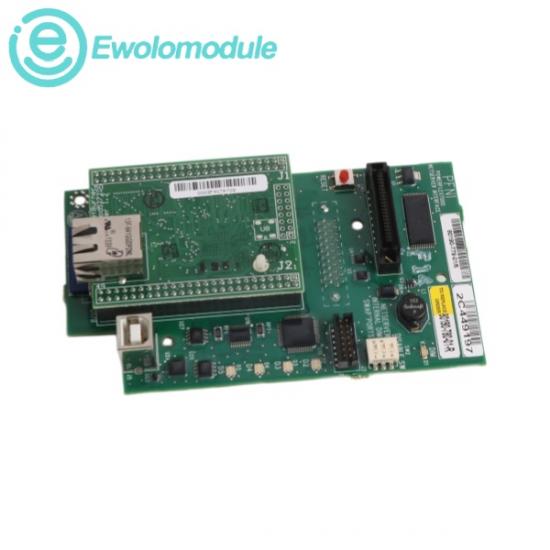

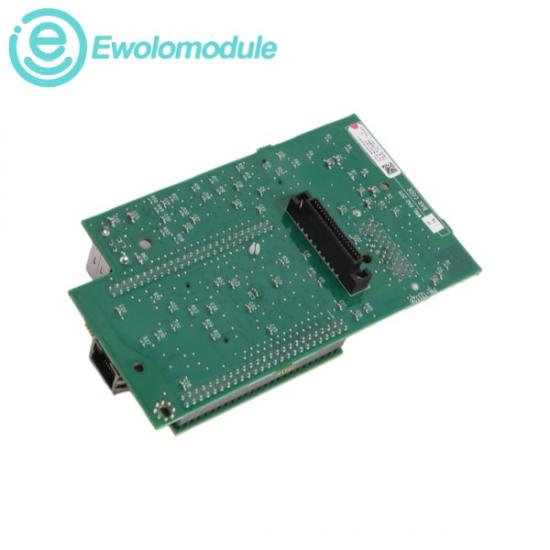

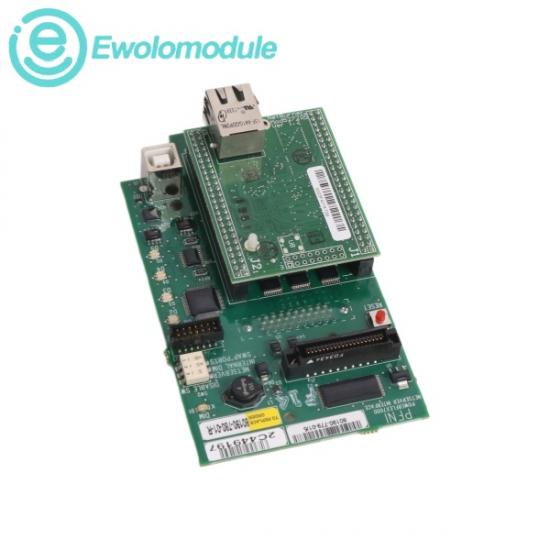

Il Allen-Bradley 80190-780-01-R è un gruppo scheda interfaccia HMI ad alta affidabilità composto da una scheda base PowerFlex Network Interface (PFNI) e un modulo processore NetBurner integrato. Questa scheda di comunicazione di alto livello funge da gateway principale tra la logica di controllo interna dell'azionamento e i sistemi di monitoraggio esterni o l'interfaccia operatore (HMI). Facilita la funzionalità "NetServer", consentendo uno scambio di dati complesso, funzionalità di diagnostica remota e il trasferimento dati ad alta velocità tra l'hardware HMI localizzato e l'architettura NetServer più ampia. La scheda si collega al DPM (Drive Processor Module) e diventa parte integrante della piattaforma di controllo dell'azionamento.

❖ Tensione operativa: Alimentato tramite il bus di controllo interno, che utilizza tipicamente livelli logici a 5V DC

❖ Temperatura operativa: Classificazione standard per ambienti di azionamento industriali da 0 °C a 50 °C (da 32 °F a 122 °F)

❖ Temperatura di stoccaggio: Classificato per lo stoccaggio da -40 °C a 85 °C (da -40 °F a 185 °F)

❖ Umidità relativa: Dal 5% al 95% senza condensa

Ø Interfacciamento comunicazione HMI: Funge da ponte di connessione dedicato che collega la piattaforma di controllo dell'azionamento PowerFlex 7000 direttamente ai pannelli touch dell'operatore locale.

Ø Ammodernamento del sistema: Utilizzato durante l'ammodernamento di unità di azionamento legacy PowerFlex 7000 ForGe per adottare gruppi HMI modernizzati e ricchi di funzionalità.

Ø Sincronizzazione firmware: Facilita il flashing e l'aggiornamento simultaneo del firmware del processore dell'azionamento localizzato e dei sistemi di interfaccia HMI.

Ø Monitoraggio diagnostico: Impiega interruttori DIP fisici per commutare le porte seriali, offrendo ai tecnici sul campo un accesso diretto al terminale USB per la diagnostica dell'azionamento in tempo reale.
