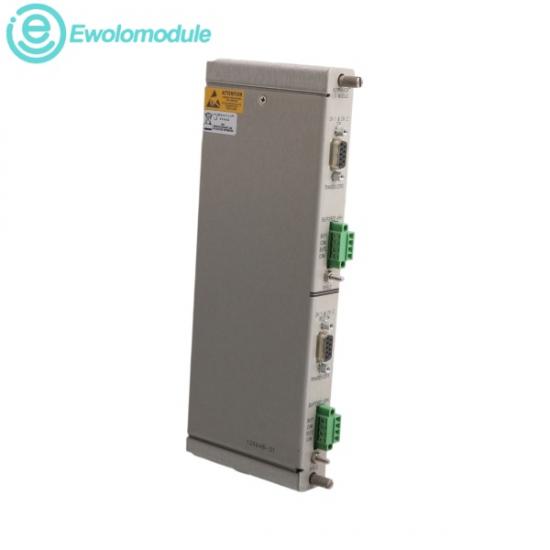

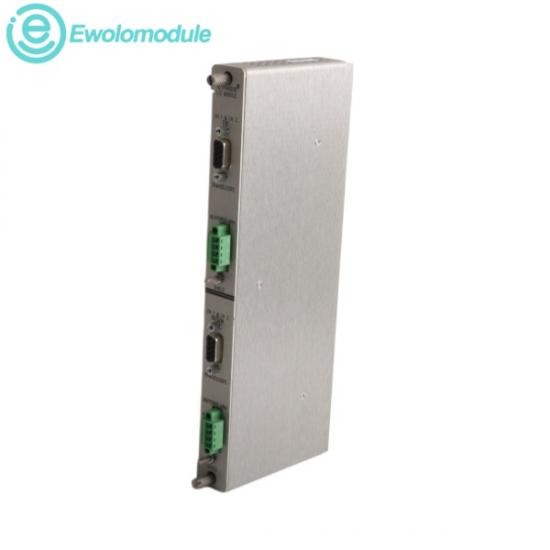

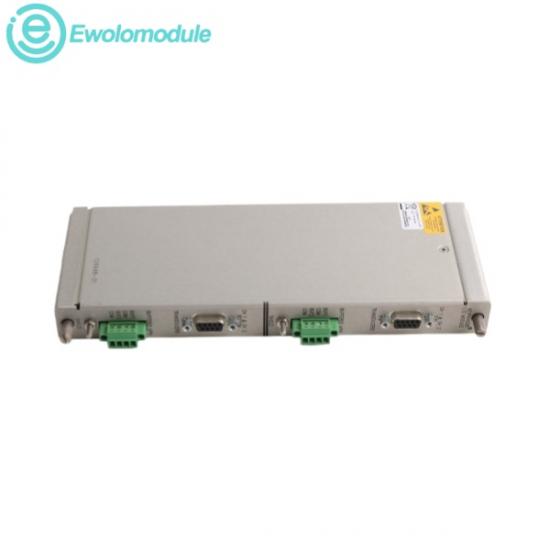

ILBentley Nevada 126648-01È un modulo I/O Keyphasor a due canali, a mezza altezza, progettato per il rack 3500. Converte i segnali analogici grezzi provenienti da sonde di prossimità o sensori magnetici in precisi segnali digitali Keyphasor. Condiziona questi ingressi per fornire un riferimento di fase, una registrazione della velocità e una telemetria di sincronizzazione vettoriale estremamente accurati attraverso il backplane di protezione delle macchine. Racchiuso in un robusto chassis industriale schermato, offre connessioni terminali affidabili che garantiscono ai sistemi di controllo dell'impianto la possibilità di tracciare con precisione rapidi spostamenti di rotazione e prevenire guasti imprevisti ai componenti meccanici in condizioni operative severe.

Gamma del segnale di ingresso: da +5 V CC a -24 V CC, in tutta sicurezza.

Alimentazione del backplane: corrente e tensione di funzionamento provenienti dalla connessione centralizzata del backplane del rack 3500 (loop +5 Vdc e +24 Vdc).

Limiti di consumo energetico: in genere, il consumo energetico continuo è inferiore a 3,0 Watt.

Parametri di impedenza di ingresso: Realizzata con un'elevata impedenza di ingresso, tipicamente superiore a 100 kΩ.

Temperature ambiente di funzionamento: da -30 °C a +65 °C (da -22 °F a +150 °F).

Limiti di temperatura di conservazione: da -40 °C a +85 °C (da -40 °F a +185 °F).

Finestre a umidità relativa: progettate per ambienti con umidità relativa compresa tra il 5% e il 95%, senza condensa.

Riferimento di fase una volta per turno:

Registrazione della velocità delle macchine rotanti:

Tracciamento dell'acquisizione sincrona dei dati:

Trasmissione degli impulsi di temporizzazione dell'albero, una volta per giro, provenienti dalle sonde di prossimità sul campo al sistema 3500 per stabilire una linea di base vettoriale stabile.

Acquisizione di forme d'onda a impulsi rapidi da sensori magnetici per fornire un tracciamento preciso della velocità di rotazione su turbine industriali ad alta velocità.

Fornire i trigger di temporizzazione essenziali necessari alle reti software dell'impianto per acquisire forme d'onda di vibrazione sincronizzate durante l'avvio delle macchine.
