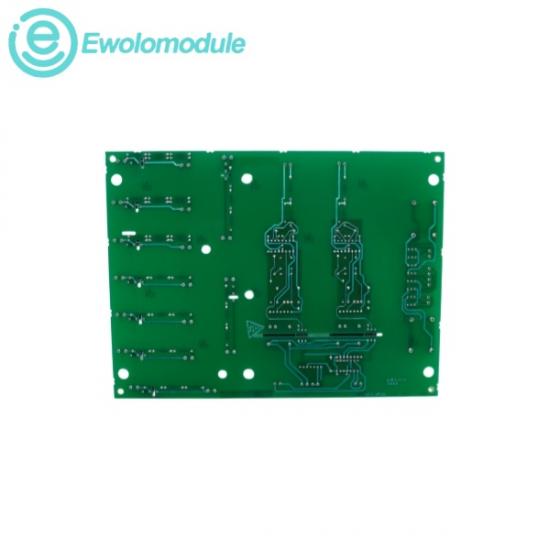

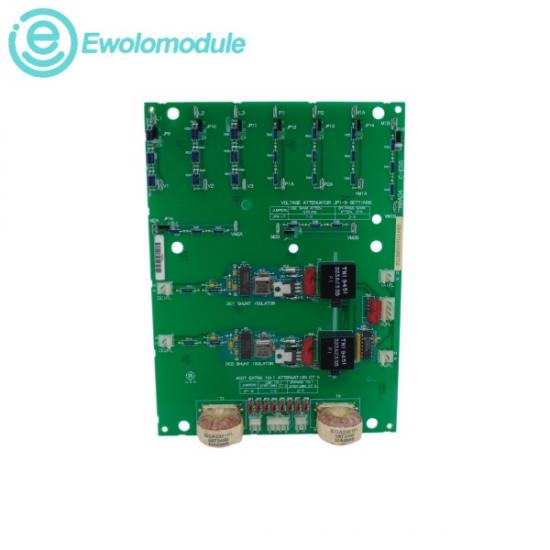

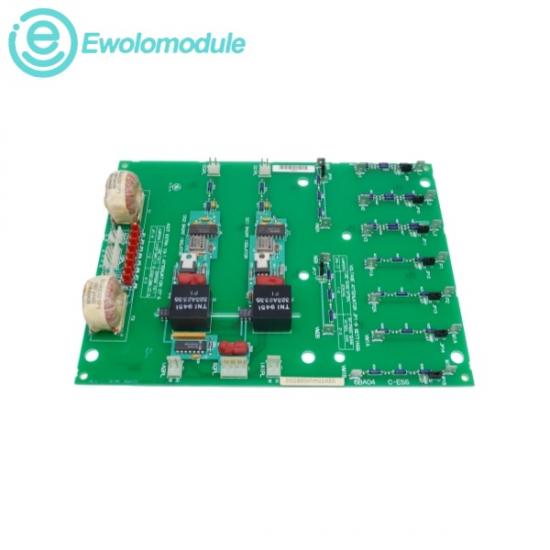

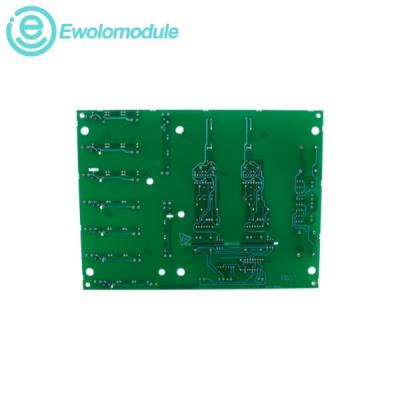

Il GE DS200SHVMG1AED è un circuito stampato di interfaccia hardware montato su telaio, progettato per collegare in sicurezza i moduli di azionamento M-Frame con raddrizzatore controllato al silicio (SCR) ad alta tensione con le architetture di controllo secondarie. Funge da mezzo critico per interfacciare il ponte SCR degli azionamenti M-frame con gli alimentatori presenti nelle schede DCFB o SDCI e nella Power Connect Card (PCCA). La scheda fornisce una serie di funzioni di tensione e conversione, convertendo i segnali di shunt che vanno da –500 a 500 mV in uscite di frequenza differenziale da 0 a 500 kHz. Dotata di ampi strati di isolamento galvanico, alloggiamenti per connettori multipli e parametri di attenuazione della corrente personalizzati, questa scheda protegge le delicate schede di microelaborazione gestendo senza problemi il feedback di tensione in linea e la diafonia dei loop di massa.

² Tensione del bus logico funzionale: traccia le linee standard +5V DC, +15V DC e -15V DC fornite

² Intervallo di conversione della tensione di shunt in ingresso: riceve segnali di campo grezzi a bassa tensione tra -500 mV e +500 mV

² Densità di frequenza del segnale in uscita: converte i segnali di shunt analogici in un intervallo preciso da 0 a 500 kHz

² Limiti di temperatura operativa: progettato per ambienti industriali con armadi da 0°C a +60°C (da +32°F a +140°F)

² Intervallo dell'ambiente di stoccaggio: da -40°C a +85°C (da -40°F a +185°F)

² Umidità relativa operativa: fattore di umidità dal 5% al 95% senza condensa

(1) Interfacciamento azionamento SCR ad alta tensione: funge da mezzo critico di conversione di potenza e comunicazione che collega i ponti SCR ad alta tensione con le schede di controllo DCFB o SDCI corrispondenti.

(2) Elaborazione shunt per il controllo delle turbine: monitora i segnali del loop di corrente isolati direttamente dai componenti dell'eccitatore di campo del generatore della turbina per tracciare gli spostamenti elettrici dinamici.

(3) Isolamento del sistema e sicurezza contro le sovratensioni: funge da vitale strato di filtro di sicurezza all'interno dei pannelli di controllo industriali per evitare che i transitori di feedback ad alta tensione danneggino i moduli logici della CPU centrale.
