Dettagli del prodottoSIEMENS

SIMATIC ET 200SP HA / Ingresso analogico

6DL1134-6JH00-0EH1

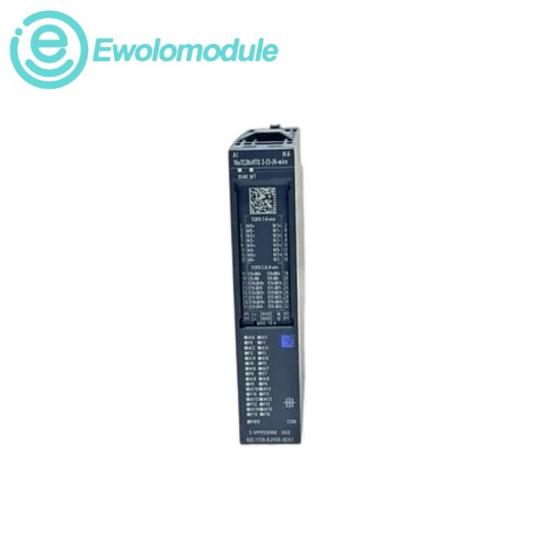

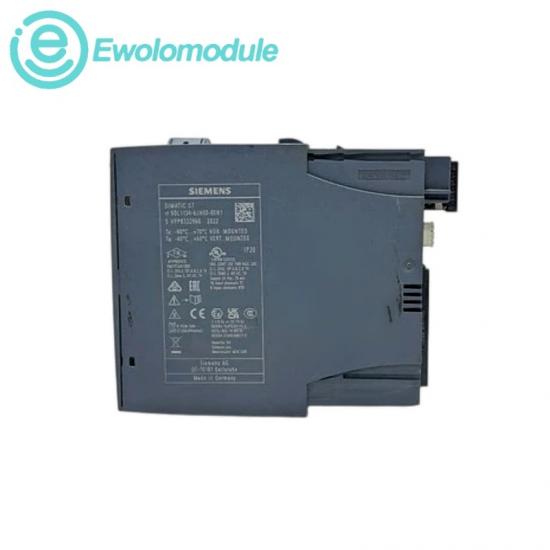

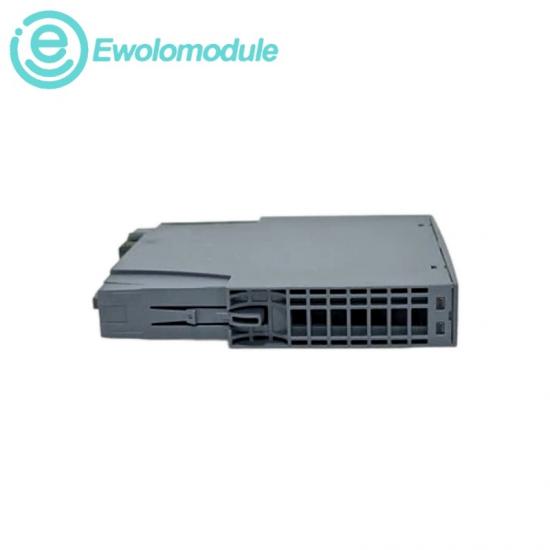

Modulo di ingresso analogico HA SIMATIC ET 200SP HA AI 16xTC/8xRTD a 2/3/4 fili

Un modulo di input di processo per l'integrazione della misurazione della temperatura nell'automazione ad alta disponibilità.

Condizione

Nuovo Originale

Garanzia

Un anno

In magazzino

Fonte dati ufficiale / Manuale dell'apparecchiatura Siemens · 09/2021 · Dati tecnici EH1

Specifiche

Dati tecnici, in contesto

Configurazione degli ingressi

16 TC / 8 RTD; a 2, 3 o 4 fili

Sistema di ingegnerizzazione

SPPA-T3000 da V8.0

Tipi di morsettiera

H1 e M1

Capacità di ridondanza

Supportato con morsettiera M1

Tensione di alimentazione

24 V DC; ammissibile 19,2–28,8 V DC

Consumo di corrente

Massimo 100 mA

Spazio di indirizzamento degli ingressi

64 byte + 2 byte di informazioni sulla qualità

Campi di tensione di ingresso

±1 V; ±250 mV; ±50 mV; ±80 mV

Risoluzione di tensione

16 bit compreso il segno

Unità di temperatura

Configurabile °C / °F / K

Descrizione del prodotto

Il modulo acquisisce la temperatura di campo e misurazioni analogiche di basso livello. La configurazione dei canali adatta il metodo di misurazione e l'elaborazione del segnale al sensore collegato.

Posizionamento del prodotto

Acquisizione della temperatura in sistemi di processo ad alta disponibilità.

Identità del suffisso

La tabella dati EH1 specifica l'ingegnerizzazione SPPA-T3000; la variante PH1 è un articolo separato.

Connessione al sistema

Utilizzare la morsettiera ET 200SP HA specificata e i sensori configurati compatibili.

Compensazione selezionabile

La compensazione di riferimento della termocoppia può essere configurata.

Livellamento dei canali

Il livellamento dei valori misurati può essere selezionato per ciascun canale.

Manutenzione del firmware

Il registro ufficiale supporta aggiornamenti firmware e dati di identificazione.

Consigliato

Applicazioni e directory dei modelli

Processi termici

Monitoraggio delle temperature nei punti di misurazione sul campo.

Generazione di energia

Integrazione delle misurazioni nel controllo di processo qualificato.

Strumentazione di processo

Acquisizione di segnali da termocoppie e sensori di resistenza.

Manutenzione dell'impianto

Corrispondenza tra le configurazioni del modulo e della morsettiera.
