SIEMENSSIMATIC ET 200SP HA

01 / DETTAGLI DEL PRODOTTO

6DL1135-6TF00-0PH1

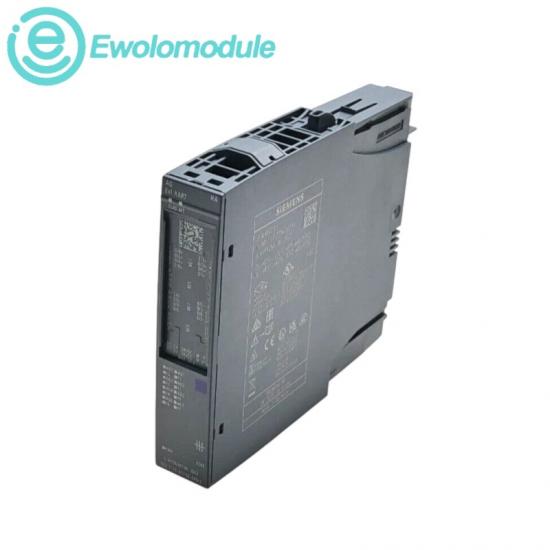

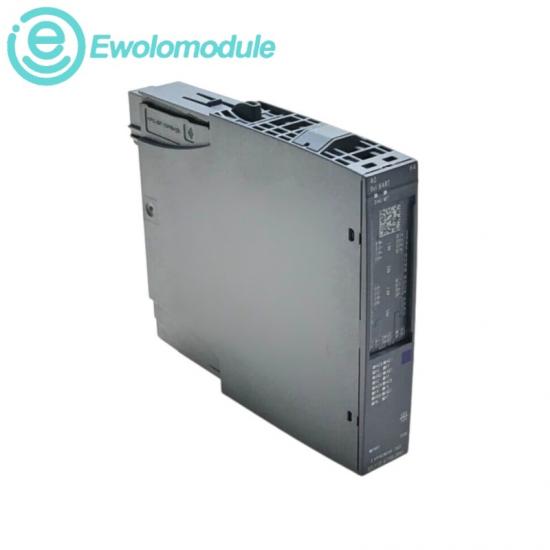

Modulo di uscita analogica AQ 8xI HART HA

Un'interfaccia di processo-output per il comando di attuatori di campo.

CondizioneNuovo Originale

GaranziaUn anno

In magazzino2

Fonti di dati ufficialiManuale Siemens AQ 8xI HART HA · Catalogo Siemens ST PCS 7, 2021

Documentazione tecnica

02 / SPECIFICHE

Posizione del prodotto

Il modulo converte i setpoint del controllore in segnali di corrente, scambiando al contempo informazioni con i dispositivi di campo tramite HART.

canali di uscita

Uscite analogiche8 canali di corrente

Intervalli di uscita0–10 mA, 0–20 mA, 4–20 mA

RisoluzioneFino a 16 bit, incluso il segno

carico resistivo750 Ω massimo

Limiti di fornitura e di esercizio

fornitura di corrente24 V CC; consentito 19,2–28,8 V

Consumo attuale350 mAmassimo. a 8 × 24 mA / 750 Ω

interruzione di corrente3,2 W tipico

Funzionamento orizzontaleda -40 °C a +70 °C

Nota sul codice d'ordine

L'articolo 0PH1 è la variante di progettazione PCS 7 / STEP 7; conservare il codice completo quando si seleziona un ricambio.

Connessione di sistema

Utilizzare il morsetto ET 200SP HA specificato. La ridondanza I/O richiede il tipo TB M1. L'integrazione con PCS 7 è supportata dalla versione 9.0.

Diagnostica

Segnalazione dei guasti specifica per canale.

Manutenzione

Il firmware può essere aggiornato.

Parametrizzazione

Le impostazioni del canale possono essere modificate in RUN.

Directory applicazioni e approvvigionamento

03 / RECOMMAND

Impianti di processo

Controllo attuatori di campo nella produzione continua.

Servizi ausiliari di impianto

Stazioni di uscita distribuite per apparecchiature ausiliarie.

Pianificazione della manutenzione

Supporto alla sostituzione per I/O di processo installati.

Siemens / Automazione edifici

Riferimenti ufficiali · Guida all'ordine

PXC16.2-E.A

PXC16.2-EF.A

PXC16.2-EF32.A

PXC16.3-UCMR.A

PXC24.2-EF.A

PXC24.2-EF32.A

PXC24.2-ER.A

PXC24.2-ERF.A

PXC24.3-UCMR.A

PXC36-E.A

PXC36-EF.A

PXC16.2-P.A

PXC16.2-PE.A

PXC24.2-P.A

PXC24.2-PE.A

PXC24.2-PEF.A

PXC24.2-PEF32.A

PXA-COMP.CON

PXA-ENC18

PXA-ENC19

DOLD / Tecnologia di monitoraggio e relè

Riferimenti ufficiali

UG 9400

MK 7830N

UG 6970

UG 6960

UH 6900

IR 5882

RN 5883

UG 9256

UG 9256/804

UG 9410

UG 9019

PF 9015

PF 9029

UH 9018

GF 9229

PH 9270

PK 9260

PI 9260

LH 5946

UG 6946

Riferimenti di prodotto indipendenti; questi non sono sostituti diretti per questo prodotto. Abbina ogni variante richiesta alla documentazione del produttore.
