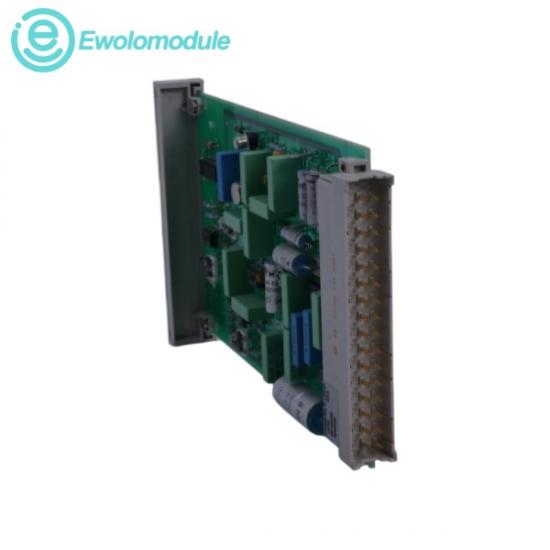

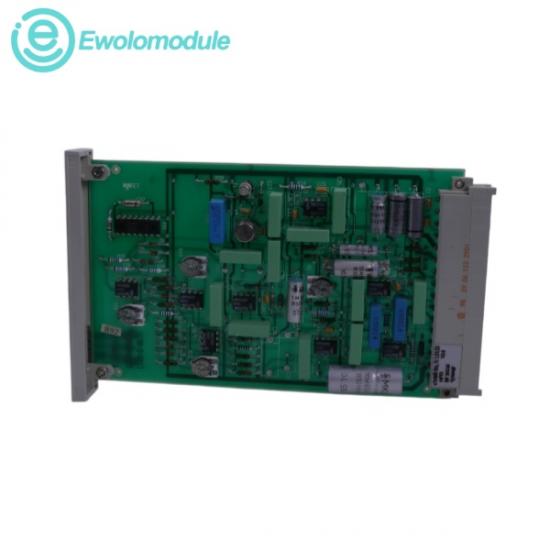

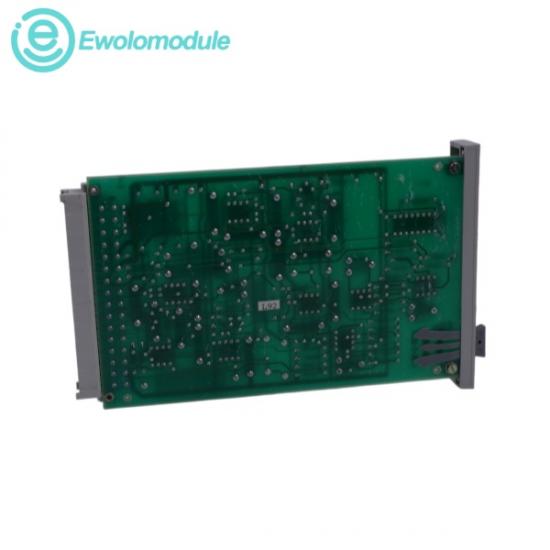

ILSiemens 7TW4600-0/BFÈ un modulo di ingresso digitale industriale multicanale ad alta densità, progettato per collegare dispositivi di campo discreti con controllori di elaborazione centralizzati. Agendo come un nodo robusto per il monitoraggio dello stato, rileva continuamente segnali binari, come aperture/chiusure di contatti meccanici, posizioni di finecorsa o stati di sensori di prossimità, e li traduce in livelli logici stabili per la CPU del sistema. Il modulo presenta un'architettura avanzata realizzata su un circuito stampato multistrato (PCB) con filtri logici integrati, LED di stato e una configurazione di ingresso a corrente elevata, sia in modalità sinking che current-source.

l Tensione nominale di funzionamento: alimentazione logica di sistema standard a 24 V CC

l Corrente di ingresso nominale: assorbe circa da 4 mA a 7 mA per canale

l Soglie di stato del segnale: Stato del segnale "0" (OFF): da -3 V CC a +5 V CC

l Soglie di stato del segnale: Stato del segnale "1" (ON): da +13 V CC a +30 V CC

l Impedenza di ingresso: Valore nominale compreso tra circa 3,3 kΩ e 4,7 kΩ attraverso i singoli circuiti di ingresso.

l Temperatura ambiente di esercizio: progettato per ambienti termici industriali difficili, da 0 °C a +60 °C.

l Intervallo di temperatura di conservazione: i limiti di conservazione sicuri vanno da -40 °C a +70 °C

l Tolleranza all'umidità relativa: fino al 95% di resistenza all'umidità non condensante

Tracciamento dell'interblocco dei macchinari:

Monitora i pulsanti delle linee di assemblaggio automatizzate, i circuiti di arresto di emergenza e le porte di sicurezza meccaniche per gestire i sistemi di interblocco dello stabilimento.

Telemetria dello stato della sottostazione:

Installato nei quadri di controllo elettrico delle centrali elettriche per acquisire in tempo reale un feedback binario sullo stato degli interruttori di circuito pesante e sulla posizione delle valvole di sezionamento.

Movimentazione dei materiali e nastri trasportatori:

Raccoglie segnali discreti e precisi provenienti da rulli di allineamento fisici, piastre di rilevamento del carico e interruttori di prossimità in centri di distribuzione ad alto volume.

Controllo dei processi chimici:

Si collega a interruttori a galleggiante discreti, sensori di pressione e array di feedback a valvola chiusa all'interno di rack di controllo ad alta densità in presenza di forti disturbi elettromagnetici.
