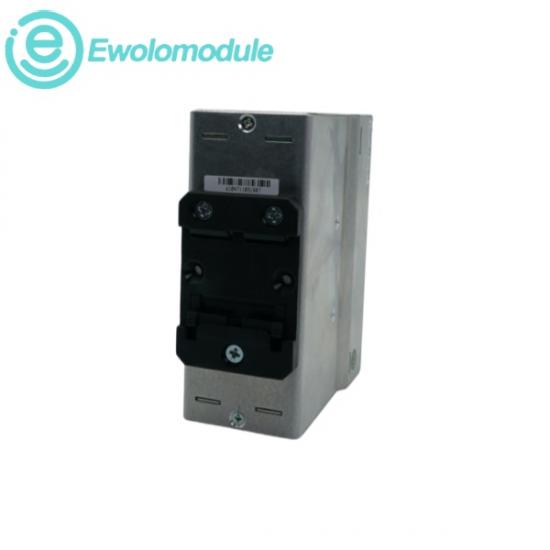

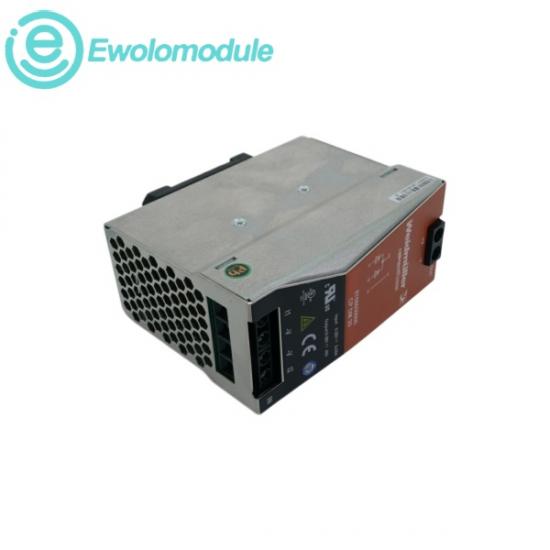

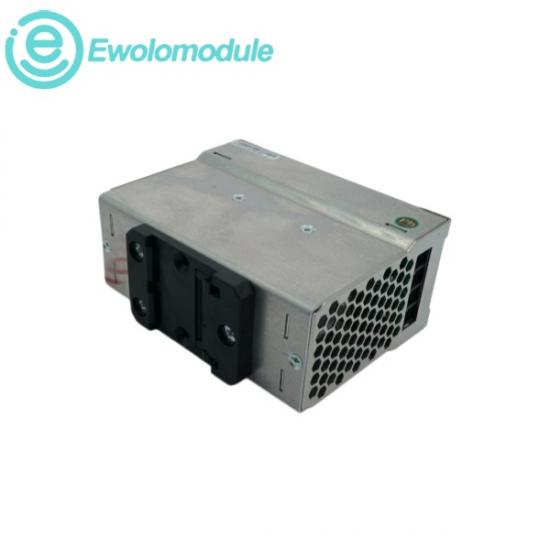

ILWEIDMULLER CP-DM20È un modulo a diodi di livello industriale, montabile su guida DIN, progettato per isolare e accoppiare circuiti di alimentazione doppi. Agendo come ponte di disaccoppiamento di sicurezza passivo all'interno di configurazioni automatizzate, collega unità di alimentazione switching parallele per realizzare configurazioni di alimentazione tolleranti ai guasti. Separando le linee di ingresso tramite percorsi a diodi interni, impedisce che un singolo cortocircuito localizzato su una linea di alimentazione comprometta l'intero sistema bus CC.

Tensione di ingresso massima:

Fino a un massimo di 40 V CC

Corrente di ingresso massima:

Configurato per doppie linee fino a 2 x 0...20 A max

Corrente di uscita massima:

Fino a 40 A max

Potenza totale in uscita:

Potenza nominale fino a 960 Watt

Temperatura ambiente di esercizio:

Valido ufficialmente da -10 °C a +55 °C

Limiti di temperatura di conservazione:

Conservare in sicurezza tra -20 °C e +85 °C

Compatibilità avanzata tra più moduli:Progettato per interfacciarsi direttamente con moduli UPS CC esterni, apparecchiature di monitoraggio elettronico attivo del carico e reti intelligenti di gestione dell'energia.

Fattore di forma sottile ad alta densità:Progettato con un ingombro compatto e salvaspazio, ottimizzato per l'installazione all'interno di armadi di controllo a campo piatto e scatole di derivazione strette.

Logica flessibile a doppio canale:Utilizza una configurazione catodica interna a doppio diodo per suddividere in parallelo i carichi in modo pulito o per stabilire topologie di alimentazione attive n+1.

Messa a terra del binario TS 35 senza attrezzi:Si monta in modo sicuro sulle guide terminali standard TS 35 con specifici margini di spazio meccanico per mantenere il raffreddamento a convezione naturale.
