Panoramica

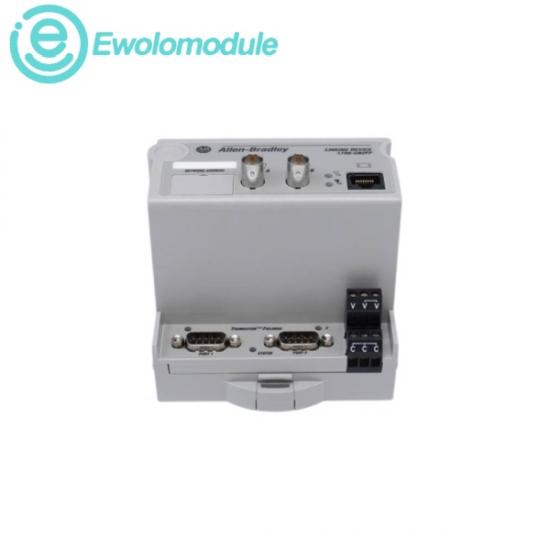

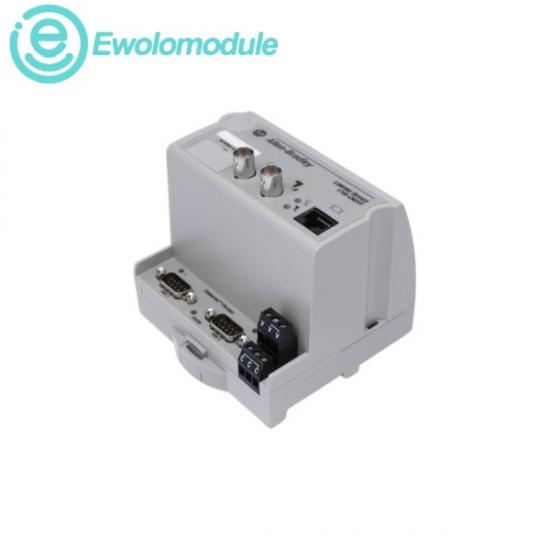

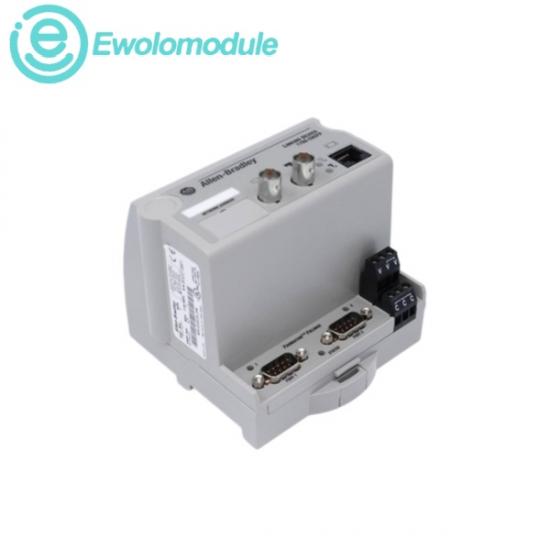

IL1788-CN2FF è un dispositivo di bridging e gateway di comunicazione intelligente sviluppato da Rockwell Automation con il marchio Allen-Bradley. Questo dispositivo di collegamento funge da gateway trasparente a livello fisico e di rete tra le reti ControlNet ad alta velocità e i segmenti fieldbus FOUNDATION Fieldbus H1 orientati ai processi. Integrando questo dispositivo in un'architettura di controllo, gli impianti industriali possono collegare i propri sistemi di controllo basati su Logix (come ControlLogix o CompactLogix) direttamente alla strumentazione di campo, evitando la necessità di controllori autonomi specializzati o complessi moduli di routing backplane. Strutturalmente, l'unità presenta un fattore di forma aperto e compatto, progettato per il montaggio immediato su guida DIN da 35 mm all'interno di un quadro elettrico.

Schemi

u Intervallo di tensione in ingresso (alimentazione esterna): 18…32 V CC (24 V CC nominali)

u Assorbimento massimo di corrente in ingresso: 450 mA a 24 V CC

u Consumo/Dissipazione di energia: circa 11 Watt massimo

u FOUNDATION Fieldbus H1 Tensione di uscita: fino a 32 V CC fornita al segmento di cavo fieldbus a seconda del condizionatore di potenza esterno utilizzato

u Corrente del segmento Fieldbus FOUNDATION: supporta singoli dispositivi fieldbus che assorbono una corrente di base tipica di 20 mA ciascuno

u Numero massimo di dispositivi di campo collegati: supporta fino a 16 strumenti di campo FOUNDATION Fieldbus H1 per segmento

u Tensione di isolamento: testata per fornire un isolamento galvanico continuo di 50 V tra le reti di comunicazione e i circuiti di alimentazione in ingresso.

u Temperatura di esercizio: 0…60 °C (32…140 °F)
