Panoramica

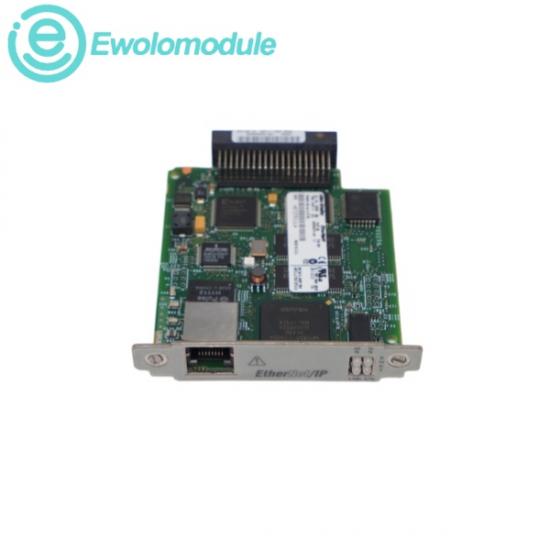

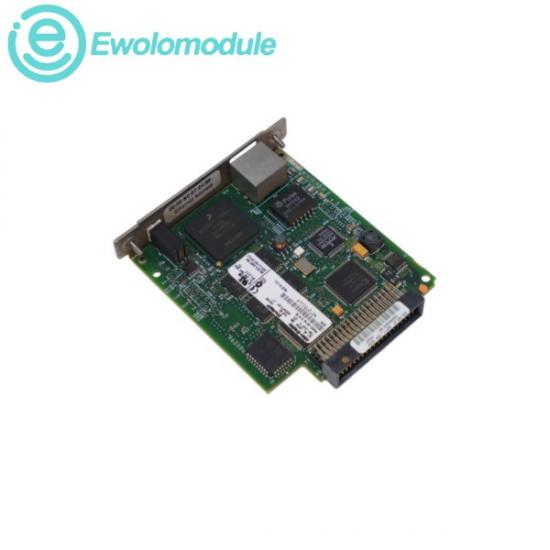

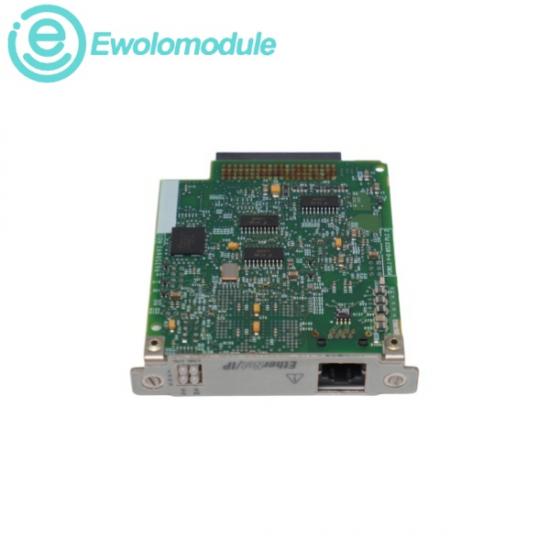

IL1788-ENBT È un modulo di interfaccia di rete industriale specializzato, progettato da Rockwell Automation con il marchio Allen-Bradley. Funziona esclusivamente come scheda di estensione per la comunicazione EtherNet/IP, progettata per stabilire una connettività di rete ad alta velocità per piattaforme di controllo compatte, principalmente i sistemi di automazione FlexLogix e DriveLogix. Utilizzando un'architettura standardizzata per schede di rete, questo modulo funge da ponte che integra senza soluzione di continuità i sistemi di controllo autonomi nelle infrastrutture Ethernet industriali dell'intero impianto, eliminando la necessità di gateway esterni separati. Una volta installato in un controllore host, il 1788-ENBT abilita la messaggistica in tempo reale, il controllo I/O programmato, il caricamento/download di programmi tramite il software RSLogix 5000 e l'interblocco tra controllori. È dotato di un server web integrato che fornisce agli utenti remoti diagnostica istantanea del modulo, stato della rete e dettagli di configurazione tramite un browser Internet standard. Il modulo utilizza cavi Ethernet a doppino intrecciato standard e si collega direttamente agli switch industriali standard, eliminando la complessa gestione dei cavi e mantenendo un routing dei dati altamente affidabile su reti a livello aziendale o di controllo.

Schemi

u Tensione di funzionamento (alimentazione backplane): 5 V CC fornita direttamente tramite lo slot backplane del controller host.

u Assorbimento di corrente: massimo 465 mA dal bus CC a 5 V

u Consumo energetico: 2,33 Watt massimo

u Dissipazione termica: massimo 8,0 BTU/ora

u Tensione di isolamento: testato per resistere a 500 V CA per 60 secondi consecutivi tra la porta di comunicazione e il circuito interno

u Capacità: supporta fino a 32 connessioni CIP (Common Industrial Protocol) simultaneamente

u Temperatura di esercizio: 0…60 °C (32…140 °F)
