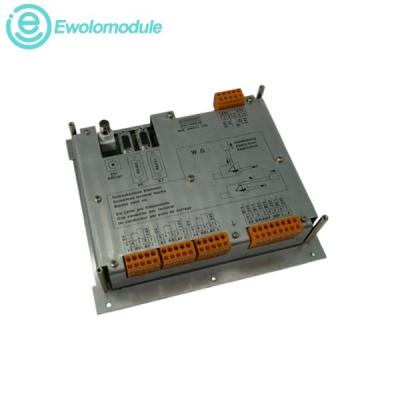

ILABB AFC094AE01 HIEE200130R1Si tratta di una scheda di amplificazione di impulsi e pilotaggio di gate per impieghi gravosi, progettata per la regolazione in tempo reale dell'angolo di innesco in grandi macchine sincrone. Operando come nodo di controllo intermedio critico all'interno della griglia di sistema UNITROL, la scheda intercetta i comandi di temporizzazione a bassa tensione provenienti dal sottosistema di elaborazione centrale. Amplifica con precisione questi segnali di gating nelle correnti ad alta energia necessarie per attivare i potenti anelli di semiconduttori di potenza a tiristori. Dotata di filtraggio delle interferenze elettromagnetiche (EMI) integrato e diagnostica dinamica, la scheda garantisce tempi di commutazione a livello di microsecondi, isolando al contempo le reti logiche del backplane sensibili dai transienti di tensione di campo.

N Tensione nominale di ingresso del controllo: 24 V CC

N Tensione di uscita del gate regolata: impulsi di commutazione stabilizzati a 5 V CC / 12 V CC

N Corrente di uscita nominale del canale: 2,5 A di picco continuo per percorso del driver

N Larghezza di banda della frequenza di trasferimento degli impulsi: da 50 Hz a 250 kHz

N Temperatura ambiente di esercizio: da -20 °C a +70 °C (da -4 °F a +158 °F) per installazione continua in armadio

N Intervallo di temperatura ambiente di conservazione: da -40 °C a +85 °C

1.

Circuiti di pilotaggio del ponte di tiristori: Riceve direttamente comandi di gating grezzi in microsecondi dal processore del regolatore automatico di tensione (AVR) del sistema, amplificandoli per pilotare in modo impeccabile i gate fisici dell'anello di tiristori di un grande generatore sincrono senza subire distorsioni del segnale.

2.

Impianti di generazione di energia ad alto valore aggiunto: installati all'interno di centrali idroelettriche standard, grandi centrali termiche e unità a turbina a vapore/gas per la gestione dell'eccitazione del campo elettrico e il mantenimento della stabilità assoluta della tensione di rete durante i cali di carico.

3.

Industrie di processo manifatturiere pesanti: impiegati all'interno di reti di azionamento di motori sincroni per laminatoi siderurgici, macchinari per la produzione continua di pasta di cellulosa e carta e impianti di miscelazione chimica, dove i circuiti ad alta coppia del motore richiedono una temporizzazione precisa.

4.

Sottostazioni della rete elettrica regionale: coordina la compensazione transitoria del fattore di potenza e le regolazioni dinamiche della potenza reattiva all'interno di complessi di condensatori sincroni ad alta potenza.
