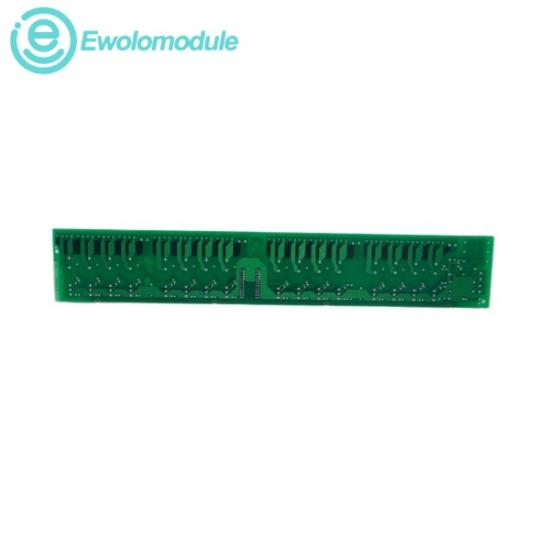

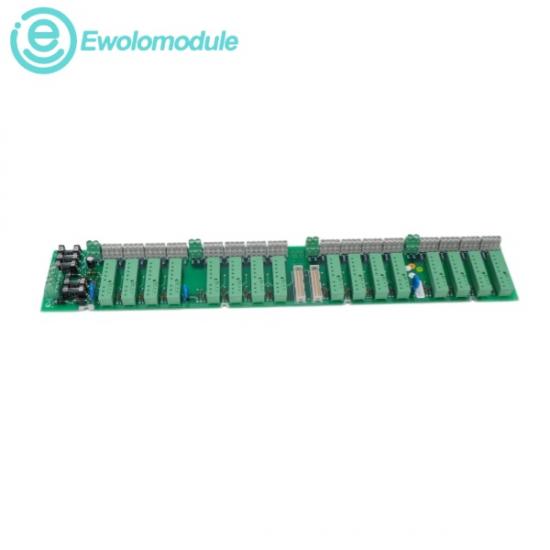

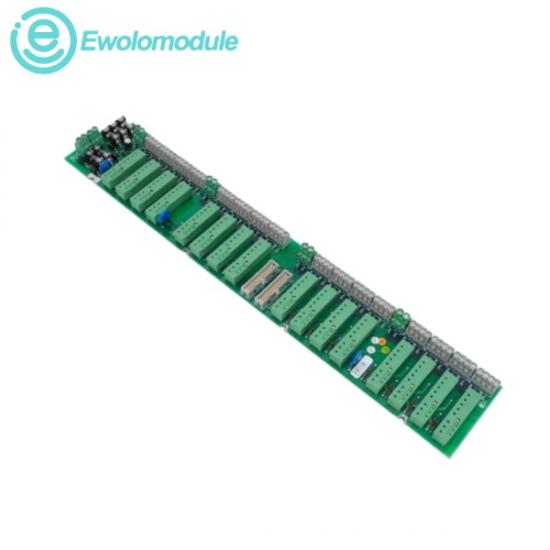

ILABB DSTX180 3BUR980025R1Si tratta di un'unità di terminazione di connessione di campo modulare specializzata, progettata per instradare e proteggere i percorsi del segnale tra la strumentazione di campo e le schede di elaborazione elettronica. Operando come interfaccia di cablaggio ad alta densità all'interno del sottotelaio I/O S800, il dispositivo si monta direttamente su guide DIN industriali standard per realizzare terminazioni punto-punto sicure. È dotato di slot di bloccaggio meccanico localizzati per impedire l'inserimento errato dei moduli I/O, pin di filtraggio del segnale integrati per eliminare le interferenze di cablaggio ad alta frequenza e terminali di connessione a vite resistenti e a prova di contatto per ottimizzare l'integrità del cablaggio e proteggere le delicate linee di comunicazione interne del backplane da cortocircuiti accidentali sul campo o errori di manutenzione.

N Canali I/O supportati: fino a 16 canali di instradamento del segnale di ingresso/uscita indipendenti

N Tensione nominale massima: 50 V CC / V CA massima continua per anello di canale

N Corrente nominale continua massima: 2 A per singolo canale di cablaggio / 10 A di corrente totale massima del backplane

N Calibro del filo accettabile: da 0,2 a 2,5 mm² (da 24 a 12 AWG) cablaggio standard sul campo

N Temperatura ambiente di esercizio: da 0 °C a +55 °C (+32 °F a +131 °F) in modo continuo, classificazione per ambiente di armadio

N Umidità relativa di esercizio: dal 5% al ​​95% (in assenza di condensa)

1.

Terminazione ad alta densità per sensori e attuatori: installata direttamente all'interno di un armadio di smistamento I/O S800 su una guida DIN standard TS35. Coordina i punti di connessione di massa per array di interruttori di campo a 24 V continui, relè e collegamenti di feedback, convogliando dati di telemetria puliti verso le schede di elaborazione locali.

2.

Infrastrutture petrolchimiche, del gas e dei prodotti chimici pesanti: gestite all'interno di quadri di controllo remoto distribuiti tra giacimenti petroliferi e zone di raffinazione per raggruppare i segnali di controllo discreti provenienti dalle valvole di blocco del campo e dai limiti dei collettori delle condotte.

3.

Impianti di produzione di energia tradizionali e cabine turbina: regola le connessioni dei terminali strutturali per i collegamenti di stato delle caldaie a vapore/gas, i dispositivi di sicurezza delle valvole del circuito di raffreddamento e i sistemi a relè dei generatori, dove connessioni allentate potrebbero causare arresti imprevisti del sistema.

4.

Industria della cellulosa, della carta e produzione automatizzata ad alta velocità: mantiene una base di cablaggio sicura e resistente alle vibrazioni per le stazioni di elaborazione distribuite che gestiscono nastri trasportatori di smistamento, avviatori per motori di rulli e reti di tracciamento pick-and-place ad alta frequenza.
